Системы крепления солнечных батарей на плоских крышах: инженерные решения для надежной и высокоэффективной установки солнечных электростанций.

Если вы являетесь владельцем коммерческого здания, склада или жилого дома с плоской крышей, вы, возможно, задавались вопросом, являются ли солнечные панели доступным вариантом. Ответ однозначно положительный.

A установка фотоэлектрических панелей на плоской крыше Плоская крыша состоит из панелей, закрепленных на поверхности крыши с незначительным или нулевым уклоном. Термин «плоская крыша» обычно относится к крыше с небольшим уклоном менее 10 градусов — достаточным для обеспечения базового отвода воды. Поскольку плоские крыши не имеют естественного угла наклона, для оптимального сбора энергии требуется специальное монтажное оборудование для наклона панелей к солнцу. Во многих случаях плоские крыши на самом деле лучше подходят для солнечных установок, чем их наклонные аналоги.

При правильном проектировании и использовании оборудования плоские крыши могут обеспечивать более высокую эффективность использования солнечной энергии, зачастую на 10–15% большую, чем скатные крыши в аналогичных условиях.

Какие у нас системы крепления для плоских крыш?

Это специализированные конструкционные системы, предназначенные для подъема и изменения угла наклона солнечных панелей на плоских крышах. Все системы соответствуют стандартам EN 1990, EN 1991, AS/NZS 1170 и DIN EN 1991 и имеют сертификат CE. Они изготавливаются из высокопрочного анодированного алюминия AL6005-T5 и высококачественной нержавеющей стали. Системы рассчитаны на ветровые нагрузки до 80 м/с и снеговые нагрузки до 150 см, на них предоставляется 10-летняя гарантия.

Мы предлагаем три основные конфигурации, соответствующие различным потребностям проекта:

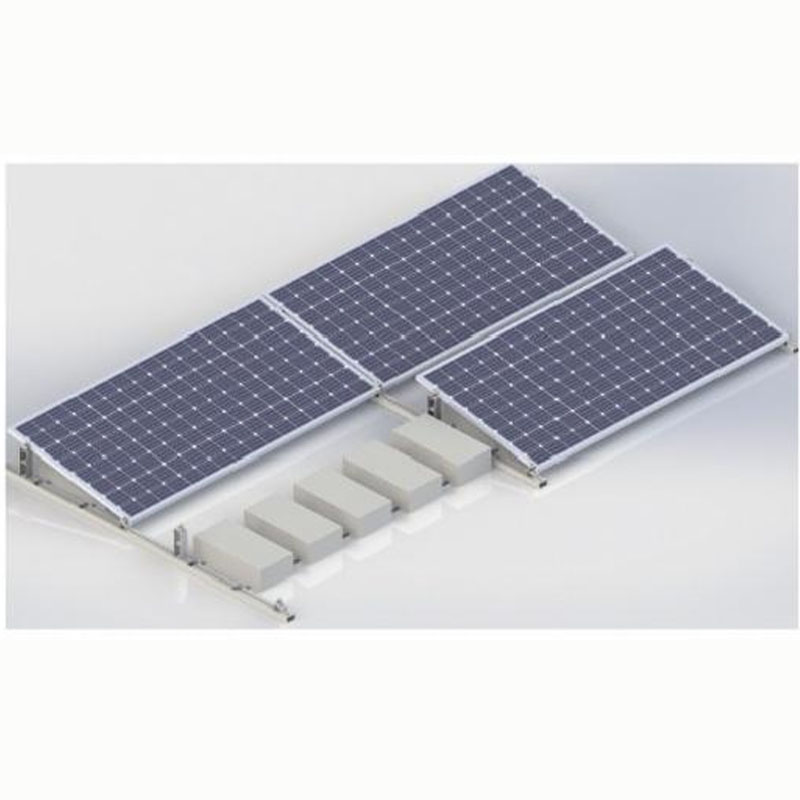

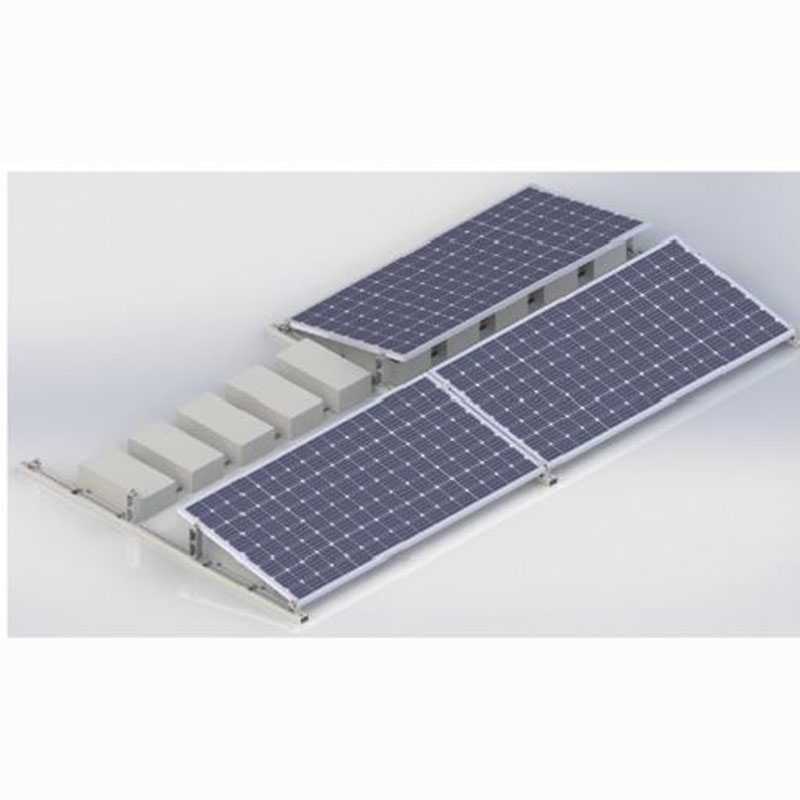

1. Балластная система крепления на крыше—9SunSolar

Эта система, являющаяся основным вариантом для бетонных плоских крыш коммерческих и промышленных зданий, не требующим сверления, использует балластные блоки для крепления без проникновения в водонепроницаемый слой крыши, что полностью сохраняет гарантию на кровлю и исключает скрытые риски протечек. Она использует модульные детали, предварительно собранные для сокращения времени монтажа и трудозатрат. Кроме того, она изготовлена ​​из антикоррозийного алюминия AL6005-T5 и крепежных элементов из нержавеющей стали, выдерживающих ветровые нагрузки до 80 м/с и снеговые нагрузки до 150 см, поддерживает одностороннюю и двустороннюю компоновку и может быть оснащена дополнительными ветроотражателями для уменьшения ветровой нагрузки и снижения общей несущей способности крыши и материальных затрат.

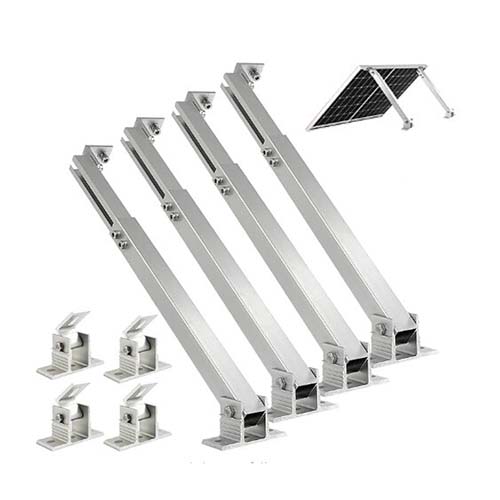

2. Регулируемая система крепления ножек—9SunSolar

Это решение с механическим креплением с помощью анкерных болтов для бетонных крыш имеет полностью регулируемые передние и задние опоры для калибровки оптимального угла наклона панели в соответствии с местной широтой, что обеспечивает на 10–15% более высокую выходную мощность по сравнению с системами для скатных крыш. Его жесткая треугольная алюминиевая конструкция обеспечивает превосходную ветро- и снегоустойчивость для длительной безопасной эксплуатации, предварительно собранные кронштейны упрощают монтаж на месте и ускоряют выполнение проекта, а также подходит практически для всех плоских и малоуклонных бетонных крыш благодаря высокой универсальной адаптивности.

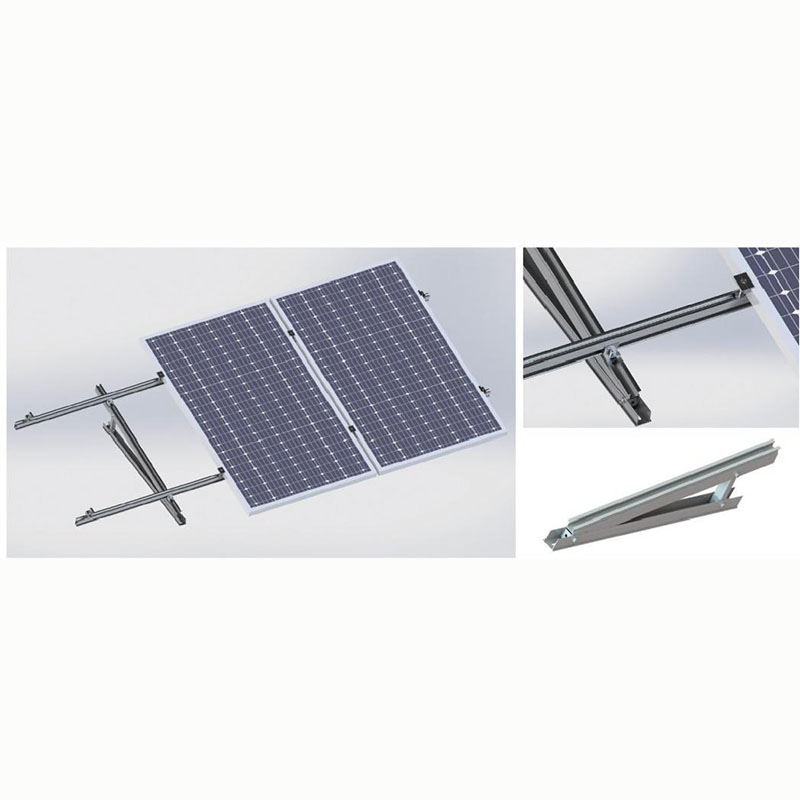

3. Система крепления штатива на крыше—9SunSolar

Эта легкая стационарная стойка-штатив, не требующая сверления отверстий в крыше, позволяет избежать протечек и сохранить гарантию на крышу, поддерживает широкий диапазон наклона от 0° до 60° для увеличения мощности по сравнению с плоскими панелями, имеет полностью предварительно собранные компоненты для сверхбыстрой установки и снижения общих затрат на проект, обладает нефиксированной конструкцией, позволяющей легко переконфигурировать или расширить массив в дальнейшем по мере изменения потребностей в электроэнергии, и изготовлена ​​из атмосферостойкого анодированного алюминия с фитингами из нержавеющей стали, на которые распространяется 10-летняя полная гарантия на продукцию.

Почему стоит выбрать наши решения для монтажа на плоских крышах?

Есть пять причин, по которым вам стоит обратиться к нам.

1. Более высокая энергетическая отдача

На скатных крышах панели фиксируются под определенным углом и в определенном положении. На плоских крышах такой фиксации нет. Вы можете расположить панели строго на юг и установить оптимальный угол наклона — обычно 10–30°, с учетом вашей местной широты. Такое гибкое позиционирование обеспечивает на 10–15% больше выработки энергии, чем аналогичные установки на скатных крышах. Минимальный угол наклона в 10° также способствует естественному отводу дождевой воды и правильному стоку воды. Это сохраняет эффективность панелей и обеспечивает действие гарантии производителя панелей.

2. Отсутствие повреждений кровли, полная водонепроницаемая защита.

Наши балластные и треножные системы имеют конструкцию, на 100% исключающую сверление. Мы никогда не сверлим кровельную мембрану. Это сохраняет целостность гидроизоляции вашей крыши и первоначальную гарантию, а также полностью исключает риск протечек — что является первостепенной задачей для владельцев зданий. Для механически крепящихся регулируемых опорных систем мы используем профессиональные герметики и уплотнители для каждой точки крепления, обеспечивая долговременную водонепроницаемость.

3. Быстрая установка, низкая стоимость рабочей силы.

Все системы имеют модульную, предварительно собранную конструкцию. Основные компоненты, такие как кронштейны для ножек, собираются на заводе перед отправкой. Это значительно сокращает время сборки на месте и снижает трудозатраты. Установка становится быстрее и безопаснее. Плановое техническое обслуживание, очистка панелей и проверки упрощаются на протяжении всего срока службы системы, превышающего 25 лет.

4. Максимальное использование пространства

Плоские крыши обеспечивают непрерывную, ничем не загроможденную поверхность. На них можно установить больше панелей, чем на скатных крышах с дымоходами, вентиляционными отверстиями или разнонаправленным уклоном. Это делает наши системы идеальными для высокоэнергетических коммерческих и промышленных объектов, позволяя максимально увеличить собственное потребление энергии и ускорить окупаемость инвестиций.

5. Прочная конструкция для экстремальных условий.

Алюминий AL6005-T5 с анодированным покрытием устойчив к коррозии. Крепежные элементы из нержавеющей стали обеспечивают долговечность и надежность. Прочная конструкция рассчитана на выдерживание сильных ветровых нагрузок и больших снеговых нагрузок, соответствуя требованиям местных строительных норм в различных климатических зонах.

Как выбрать подходящую систему для вашего проекта?

Выбирайте, исходя из конструкции вашей кровли, требований к гидроизоляции и целевых показателей производительности:

1. Выбирайте балластную систему, если прокладка коммуникаций через кровлю запрещена, а сохранение гарантии на кровлю имеет решающее значение. Это стандартный выбор для крупных коммерческих зданий с плоскими бетонными кровлями. Добавьте опциональные ветроотражатели для снижения общей нагрузки на кровлю.

2. Если для вас приоритетом является максимизация выработки энергии за счет индивидуальной настройки углов наклона, выберите систему регулируемых ножек. Ее надежное механическое крепление подходит для проектов, ориентированных на достижение максимальной эффективности использования солнечной энергии.

3. Выберите систему штатива, если вам необходима быстрая установка и гибкие возможности для дальнейшего расширения. Ее переконфигурируемая конструкция идеально подходит для небольших и средних проектов.

Наша собственная инженерная команда обеспечивает полную поддержку проекта. Мы выполняем расчеты нагрузок по индивидуальному заказу, разрабатываем схемы размещения и предоставляем рекомендации по соблюдению нормативных требований, адаптированные к местным требованиям по ветровой нагрузке, снеговой нагрузке и строительным нормам. От выбора системы до послепродажного обслуживания мы предлагаем комплексные решения для вашего проекта по установке солнечных батарей на плоской крыше.

Важные соображения

Прежде чем приступать к установке солнечных батарей на плоской крыше, следует учитывать следующие факторы:

1. Наклон имеет решающее значение: панели ни в коем случае нельзя устанавливать вплотную к поверхности крыши. Для выработки энергии, водоотвода и самоочищения требуется минимальный наклон в 10 градусов. Большинство производителей аннулируют гарантию на плоские установки без надлежащего наклона.

2. Дренаж: Приподнятые опоры не должны препятствовать отводу воды. Неправильная компоновка может привести к скоплению воды и протечкам.

3. Ветроустойчивость: на плоских крышах действуют более сильные подъемные силы ветра, поэтому крайне важны ветроустойчивые конструкции, разработанные специально для солнечных батарей на плоских крышах.

4. Получение разрешений: Проверьте местные строительные нормы и правила на предмет необходимых отступов и зон доступа пожарных.

Заключение

Безусловно, солнечные панели можно установить на плоской крыше — и при правильной системе крепления на плоской крыше можно добиться лучших показателей энергоэффективности, чем при традиционной установке на скатной крыше. От гибкой ориентации панелей и упрощенного обслуживания до наличия балластных систем, не требующих сверления, которые сохраняют гарантию на крышу, плоские крыши предлагают множество преимуществ для выработки солнечной энергии.

Независимо от того, выберете ли вы балластную систему, решение с механическим креплением или каркасную систему на рельсах с прочными металлическими элементами для установки солнечных батарей на плоской крыше, ключевым моментом является сотрудничество с опытными специалистами, которые смогут разработать систему, адаптированную к несущей способности вашей крыши, местным климатическим условиям и энергетическим целям. При правильном планировании ваша плоская крыша может стать мощной платформой для чистой и экономичной солнечной энергии.

Готовы рассмотреть возможность установки солнечных батарей на вашей плоской крыше? Свяжитесь с нашей командой сегодня, чтобы получить индивидуальную оценку и проектное предложение.
