Система наземного крепления солнечных батарей: полное руководство по наземным солнечным батареям.

A наземная система крепления солнечных батарей Это самый быстрый способ превратить свободную территорию в электростанцию. Независимо от того, являетесь ли вы застройщиком, планирующим крупномасштабную наземную солнечную электростанцию, или землевладельцем с незанятыми участками земли, конструкция под модулями определяет, сколько энергии будет производить объект, как долго он прослужит и сколько будет стоить его обслуживание. В этом руководстве объясняется, как проектируется современная наземная система крепления солнечных батарей, какие компоненты важны, как шаг за шагом осуществляется установка наземных солнечных батарей и что влияет на конечную стоимость.

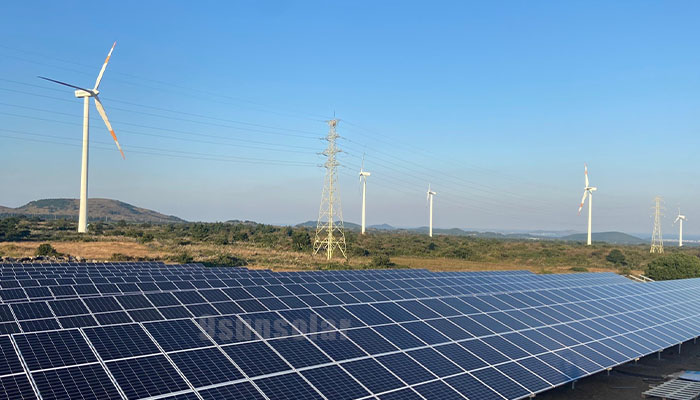

Что такое система наземного крепления солнечных батарей?

Система наземного крепления солнечных батарей представляет собой стальную или алюминиевую конструкцию, которая крепит фотоэлектрические модули к земле, а не к крыше. Она объединяет фундамент, вертикальные опоры, наклонные направляющие и зажимы для модулей в единую инженерную конструкцию, которая противостоит ветровой нагрузке, снеговой нагрузке и инею, удерживая каждую панель под идеальным углом к ​​солнцу. Поскольку конструкция независима от какого-либо здания, наземная солнечная батарея может быть рассчитана по размерам, наклону и ориентации исключительно для выработки энергии — именно поэтому наземные солнечные установки сейчас доминируют в крупномасштабных и общественных солнечных проектах по всему миру.

Практически каждый проект охватывает два семейства дизайнов. А стационарная наклонная наземная установка Система с одноосевым трекером фиксирует массив под одним углом и обеспечивает самую низкую стоимость за ватт, минимальное техническое обслуживание и самые простые разрешения. Система с одноосевым трекером поворачивает массив с востока на запад и добавляет примерно на 15–25% больше энергии, но за счет двигателей, систем управления и более тяжелого фундамента. Обе системы используют одну и ту же базовую логику крепления, поэтому выбор является экономическим, а не техническим ограничением.

Основные компоненты наземной солнечной батареи

Каждый проект по установке солнечных батарей на земле строится из одних и тех же компонентов. Правильный подбор компонентов – вот что отличает объект, который прослужит 25 лет, от объекта, требующего постоянного обслуживания.

• Основы – забивные сваи H-образной формы, винтовые сваи, монолитные железобетонные опоры или балластные блоки, выбранные на основе геотехнических данных и глубины промерзания грунта.
• Столбы и балки – колонны из горячеоцинкованной или цинково-алюминиево-магниевой стали, несущие прогоны и направляющие.
• Рельсы и прогоны – Профили С-образного или Z-образного сечения, которые несут модули и передают нагрузку на стойки.
• Зажимы модуля – средние и концевые зажимы, размеры которых соответствуют раме используемых фотоэлектрических модулей.
• Оборудование для соединения и заземления – Шайбы, перемычки и медные проводники WEEB, обеспечивающие электрическую безопасность массива.
• Баланс системы – кабельные лотки, траншеи постоянного тока, распределительные коробки, инверторы и подключение к сети.

Установка солнечных батарей на земле, пошаговая инструкция.

Грамотно организованная наземная солнечная электростанция работает в предсказуемой последовательности. Пропуск какого-либо этапа приводит к вырыванию свай, растрескиванию модулей и спорам по гарантии в дальнейшем.

1. Геодезические работы и геотехнические испытания – подтвердить несущую способность грунта, уровень грунтовых вод, глубину промерзания и ветровую нагрузку.
2. Исследование компоновки и затенения – Установите расстояние между рядами так, чтобы ни один ряд не затенял следующий, и подтвердите оптимальный наклон для данной широты.
3. Закладные работы – Забейте сваи или винтовые буровые установки до упора, или залейте опоры, затем проверьте высоту и вертикальность.
4. Сборка стеллажа – установить столбы, балки и направляющие, затем затянуть каждый болт с требуемым моментом затяжки.
5. Монтаж модуля – Закрепляйте модули с постоянным зазором, обеспечивая ровное и горизонтальное положение массива.
6. Сращивание проводов, прокладка кабелей и рытье траншей. – заземлить конструкцию, проложить кабели постоянного тока в защищенных траншеях или лотках.
7. Ввод в эксплуатацию – Проверка изоляции и вязкости, запуск инвертора, затем документированная повторная проверка момента затяжки.

Почему стоит выбрать наземные солнечные батареи вместо солнечных батарей на крыше?

• Более высокая урожайность – Наклон и азимут оптимизируются без ограничений, а воздушный поток под массивом обеспечивает более низкую температуру и более высокую эффективность модулей.
• Ограничений по высоте крыши нет. – Отсутствие отверстий, отсутствие усиления несущих конструкций, отсутствие риска нарушения гарантии на кровлю.
• Простота в обслуживании и уборке снега. – Технические специалисты работают на удобной высоте, имея свободный доступ со всех сторон.
• Масштабируемость – Наземную систему крепления солнечных батарей можно расширять ряд за рядом по мере роста нагрузки или бюджета.
• Агровольтаика и двойное землепользование – Выпас скота, выращивание культур или посадка растений, привлекающих насекомых-опылителей, могут продолжаться между рядами.

Стоимость установки наземных солнечных электростанций и факторы, влияющие на нее.

Стоимость наземной установки солнечных батарей не является единой. Тип фундамента, вес стали, рельеф местности и расстояние до сети влияют на цену гораздо сильнее, чем сами модули. Ровная, хорошо дренированная местность с прочным грунтом позволяет использовать забивные сваи и легкие опоры; скальная порода, большая глубина промерзания или крутые склоны требуют бетонных опор или балласта и более тяжелых профилей. Карты ветровой и снеговой нагрузки определяют толщину стали, а получение разрешений и подключение к сети могут добавить несколько недель к срокам. Поскольку опоры составляют небольшую долю от общей стоимости проекта, но контролируют выработку электроэнергии на протяжении десятилетий, самая дешевая конструкция редко оказывается самым дешевым проектом — именно соответствие характеристикам участка защищает инвестиции.

Часто задаваемые вопросы

На какую глубину следует забивать опоры для крепления к земле?

Глубина забивки определяется на основании геотехнического отчета, а не по привычке. Как правило, сваи забиваются ниже линии промерзания грунта и с такой несущей способностью, которая противостоит ветровой нагрузке на площадке; грунтовые валы устанавливаются с крутящим моментом, обеспечивающим несущую способность.

Какой угол наклона оптимален для наземной системы крепления солнечных батарей?

Отправной точкой является широта, затем рельеф местности и снегопад корректируют ее. Меньший наклон увеличивает плотность посадки и сокращает использование земли, больший наклон улучшает урожайность зимой — оптимальным является наклон, который максимизирует энергию на единицу площади, а не энергию на одну панель.

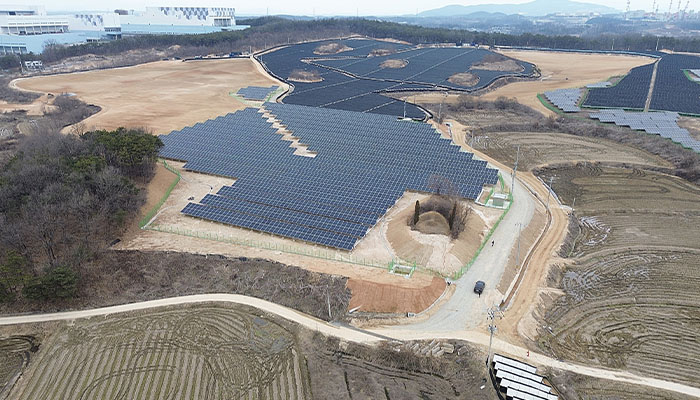

Можно ли установить наземную солнечную электростанцию ​​на склоне?

Да. На склонах, ориентированных с севера на юг, используются ступенчатые сваи, на склонах, ориентированных с востока на запад, ряды необходимо разделить на подгруппы. Склоны с уклоном до 20% — это стандартная практика; на более крутых участках требуются более длинные сваи и специальная экспертиза конструкции.

Сколько времени занимает наземная установка солнечных батарей?

Для наземной солнечной электростанции коммерческого масштаба закладка фундамента и установка опор обычно занимают от двух до четырех недель, работы по установке модулей и электромонтажу — еще от двух до трех недель, при этом основными переменными факторами являются погода и получение разрешений.

Спланируйте свой следующий проект наземной установки солнечных батарей с помощью 9Sunsolar.

От стационарных наклонных наземных стеллажей до конструкций, готовых к установке трекеров, инженеры 9Sunsolar разрабатывают системы наземного монтажа солнечных батарей с учетом типа грунта, ветровой нагрузки и типа модулей — используя горячеоцинкованную сталь, крепежные элементы и зажимы, соответствующие условиям участка. Отправьте нам планировку или данные о вашем участке, и мы вышлем вам полную спецификацию материалов для вашей следующей наземной солнечной установки.
