Система крепления солнечных батарей на плоской крыше: полное руководство по установке и основные преимущества.

Система крепления солнечных батарей на плоской крыше: руководство по установке, типы и основные преимущества.

Система крепления солнечных панелей на плоской крыше — один из наиболее эффективных способов превратить неиспользуемое пространство на крыше коммерческого здания в источник чистой энергии. От складов и заводов до торговых центров и офисных зданий, плоские крыши предоставляют большие, ничем не загроможденные площади, идеально подходящие для установки солнечных панелей на плоских конструкциях. В этом руководстве мы объясним, как работают эти системы, основные доступные типы и почему правильно подобранная система крепления солнечных панелей на плоской крыше может защитить вашу крышу, одновременно максимизируя выработку энергии.

Что такое система крепления солнечных батарей на плоской крыше?

Система крепления солнечных панелей на плоской крыше представляет собой опорную конструкцию, предназначенную для надежного крепления фотоэлектрических панелей на крышах с небольшим или нулевым уклоном. В отличие от систем для скатных крыш, которые повторяют линию крыши, система крепления солнечных панелей на плоской крыше использует точно рассчитанный угол наклона, чтобы панели улавливали максимальное количество солнечного света. Большинство коммерческих систем крепления солнечных панелей на плоской крыше спроектированы для балластной установки, что означает, что вся система удерживается на месте собственным весом, а не болтами, вбитыми через мембрану крыши.

Благодаря этому процесс установки солнечных панелей на плоской крыше становится быстрым, чистым и обратимым. Поскольку мембрана крыши никогда не прокалывается, гарантия гидроизоляции остается в силе — это решающее преимущество для владельцев зданий и управляющих объектами.

Почему плоские крыши идеально подходят для установки солнечных батарей на коммерческих объектах

Наиболее распространенным местом для установки солнечных батарей на плоских крышах являются коммерческие здания. Плоские крыши, как правило, имеют меньше препятствий для затенения, чем наземные участки, а вся поверхность может быть оптимизирована за счет модульной компоновки. Для складов, заводов, распределительных центров и торговых комплексов балластная система установки солнечных батарей преобразует неиспользуемую площадь крыши в предсказуемую долгосрочную экономию электроэнергии.

Современные системы крепления солнечных панелей на плоских крышах также обеспечивают оптимальный наклон панелей и расстояние между рядами, что уменьшает самозатенение и улучшает доступ для очистки. В сочетании с белыми кровельными мембранами с высоким альбедо, коммерческая солнечная установка на плоской крыше может даже работать с меньшим нагревом и производить больше энергии на одну панель, чем многие наземные системы.

Основные типы систем крепления солнечных батарей на плоских крышах

1. Балластная система крепления солнечных батарей

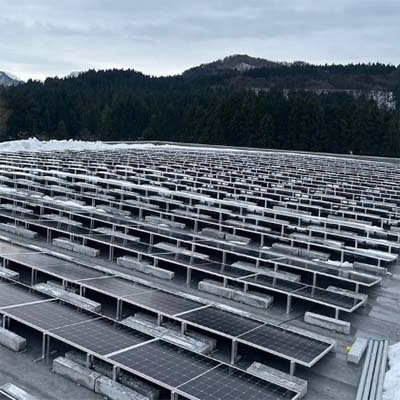

Система крепления солнечных батарей на плоской крыше с балластом является наиболее популярным вариантом для коммерческих крыш с малым уклоном. Она использует бетонные блоки или стальные лотки, заполненные балластом, для фиксации солнечных батарей, при этом не требуется никакого проникновения в кровлю. Эта система крепления солнечных батарей без необходимости проникновения в кровлю идеально подходит для крыш с допустимой несущей способностью около 10-15 кг/м² или более.

2. Проникающая / Механически закрепленная система

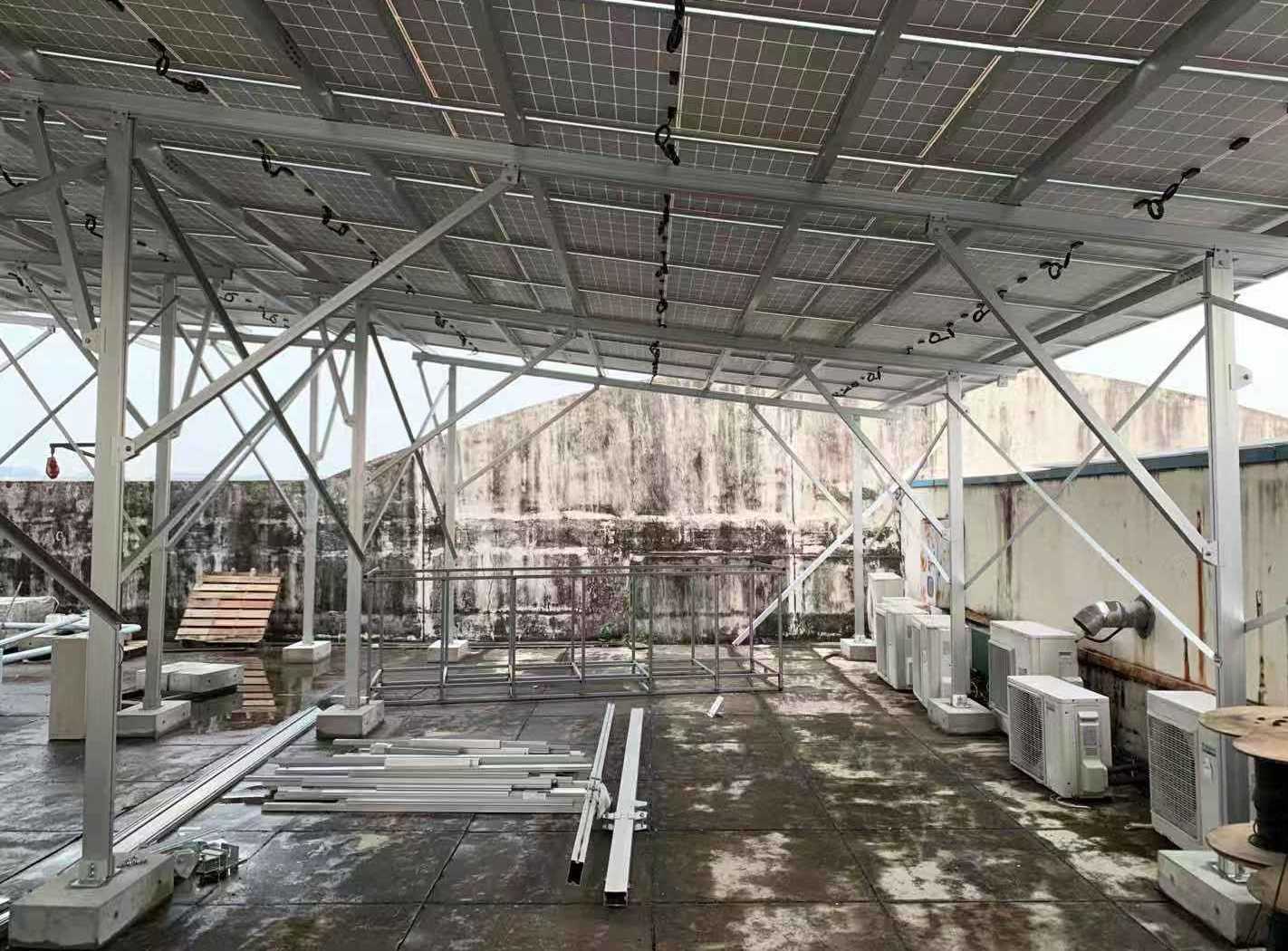

В тех случаях, когда конструкция крыши или ветровая нагрузка делают использование балласта нецелесообразным, применяется система сквозного крепления, при которой направляющие фиксируются непосредственно на кровельном настиле с помощью водонепроницаемых элементов. Это решение подходит для крыш с ограниченной несущей способностью и районов с сильными ветрами.

3. Регулируемая система наклона

Для крыш, где невозможно добиться идеального угла наклона в одном фиксированном положении, регулируемые по наклону солнечные конструкции позволяют установщикам устанавливать угол наклона панелей на месте, повышая сезонную выработку без перепроектирования всей схемы.

Основные компоненты комплекта для установки солнечных батарей на плоской крыше

Полная система крепления солнечных панелей на плоской крыше включает в себя несколько высокоточных деталей: алюминиевые или оцинкованные стальные направляющие, зажимы для панелей, промежуточные и концевые зажимы, Т-образные болты и гайки, резиновые или EPDM-защитные прокладки, ветроотражатели и сборные или изготовленные на месте бетонные балластные блоки. Высококачественный анодированный алюминий широко используется благодаря своей легкости, коррозионной стойкости и пригодности для прибрежных районов. Каждый компонент должен быть по возможности предварительно собран, чтобы установка солнечных панелей на плоской крыше была завершена за меньшее количество человеко-часов.

Основные преимущества системы крепления солнечных батарей на плоской крыше

• Отсутствие отверстий в кровле, полная гидроизоляция. Система крепления солнечных батарей на плоской крыше с балластом никогда не сверлит мембрану крыши, поэтому первоначальная гарантия на гидроизоляцию остается в силе. Это главная причина, по которой владельцы складов и заводов выбирают систему крепления солнечных батарей без сверления.
• Быстрая и аккуратная установка. Поскольку большинство компонентов предварительно собраны и не требуется проведение огневых работ, установка солнечных батарей на плоской крыше коммерческого объекта может быть завершена за несколько дней, а не недель, с минимальными перебоями в работе.
• Гибкая ориентация и наклон панели. Панели можно располагать с южной стороны под оптимальным углом, а компоновку можно адаптировать с учетом препятствий на крыше, таких как световые люки, кондиционеры и вентиляционные отверстия.
• Отличная ветроустойчивость. Высококачественные крепления для солнечных батарей на плоских крышах проходят испытания в аэродинамической трубе на устойчивость к сильным порывам ветра, а ветроотражатели и рассчитанный балласт обеспечивают стабильность массива.
• Максимальное использование пространства. Каждый полезный квадратный метр крыши может быть спланирован таким образом, что системы крепления солнечных батарей на плоских крышах являются наиболее экономически эффективным способом масштабирования коммерческих солнечных электростанций.
• Возможность перемещения и модернизации. Балластные системы могут быть частично разобраны и переконфигурированы, если требуется техническое обслуживание крыши или расширение массива солнечных батарей.
• Улучшенные показатели энергоэффективности. Приподнятая, наклонная конструкция улучшает циркуляцию воздуха под панелями, снижая накопление тепла и поддерживая выходную мощность ближе к номинальной производительности панели.

Вопросы установки солнечных батарей на плоской крыше

Перед установкой инженер-конструктор должен подтвердить несущую способность кровли, поскольку балласт добавляет вес, распределенный по всей конструкции. Расчеты ветровой нагрузки должны соответствовать местным нормам и учитывать высоту кровли, краевые зоны и детали парапета. Гидроизоляционная мембрана должна быть защищена резиновыми прокладками под всеми точками контакта, а световые люки, блоки отопления, вентиляции и кондиционирования воздуха, а также технические проходы должны быть включены в проект. Сотрудничество с опытным производителем систем крепления солнечных батарей на плоских крышах гарантирует, что проект будет предоставлен с полными чертежами, инструкциями по установке и расчетами ветровой нагрузки.

Почему стоит выбрать 9SUN SOLAR для установки солнечных батарей на плоских крышах?

Компания 9SUN SOLAR проектирует и поставляет комплектные системы крепления солнечных батарей на плоских крышах для коммерческих и промышленных проектов по всему миру. Каждый комплект изготовлен из коррозионностойкого алюминиевого сплава и нержавеющей стали, протестирован на прочность и поставляется с подробной инструкцией по установке. Наши инженеры помогут вам выбрать подходящий тип балласта, расстояние между направляющими и угол наклона для вашей крыши, чтобы вы получили готовое решение для крепления солнечных батарей на плоской крыше, которое легко устанавливается и рассчитано на 25-летний срок службы вашей солнечной батареи.

Заключение

Независимо от того, устанавливаете ли вы солнечные панели на крыше склада или большого коммерческого здания, система крепления солнечных панелей на плоской крыше — это проверенный и низкорисковый способ получения чистой энергии. Балластные и не требующие сверления конструкции защищают вашу крышу, сокращают время установки и упрощают последующее техническое обслуживание. Свяжитесь с компанией 9SUN SOLAR сегодня, чтобы получить бесплатный проект и смету на установку солнечных панелей на плоской крыше.
