Крепление солнечных батарей на зажимах и направляющих: надежное решение для монтажа на металлических крышах без необходимости сверления отверстий.

Что касается установки солнечных панелей на металлические крыши, то... Система крепления металлической крышиЭта система зарекомендовала себя как одно из самых надежных и эффективных решений, доступных сегодня. Независимо от того, работаете ли вы с фальцевой, трапециевидной или гофрированной металлической кровлей, эта система предлагает надежный, не требующий сквозного проникновения способ крепления, который сохраняет целостность вашей кровли, обеспечивая при этом исключительную прочность соединения.

Что такое система крепления металлической крыши с направляющими?

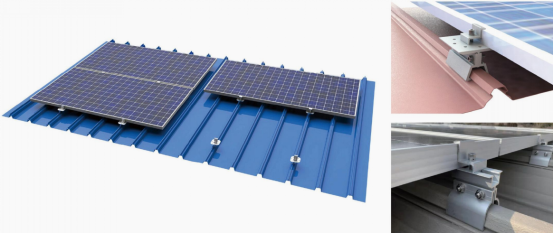

Система крепления и направляющих для металлических кровель — это специально разработанное решение для монтажа фотоэлектрических панелей, предназначенное исключительно для металлических кровельных профилей. Ее отличительной особенностью является метод крепления без сверления: вместо сверления металлического кровельного листа система использует специально разработанные зажимы для механического захвата конструктивных швов или ребер крыши, фиксируя алюминиевые направляющие, образующие монтажную платформу для солнечных модулей.

В отличие от традиционных методов монтажа, требующих сверления кровли, эта система использует зажимные решения, которые захватывают шов или ребро, не прокалывая металлический лист — неинвазивный подход, сохраняющий гидроизоляционную целостность кровли.

1. Основные компоненты

Система основана на оптимизированном модульном комплекте компонентов, что упрощает логистику и установку:

Кровельные зажимы: Анкерный стержень системы, изготавливаемый в различных профильных вариантах для соответствия геометрии фальцевых, трапециевидных и гофрированных кровель. Он передает ветровую нагрузку и снеговые нагрузки непосредственно на несущий каркас кровли.

Алюминиевые монтажные направляющие: Анодированные алюминиевые направляющие (доступны в полноразмерном и укороченном вариантах), создающие стабильную и однородную основу для фотоэлектрических модулей. Направляющие С-образного профиля также служат встроенными кабельными каналами для аккуратной прокладки проводов.

Крепления модулей: средние зажимы (для фиксации соседних панелей) и концевые зажимы (для краев массива), которые обеспечивают равномерное и постоянное прилегание фотоэлектрических модулей в раме к направляющим.

2. Варианты и характеристики системы

Система предлагается в двух вариантах производительности, соответствующих требованиям проекта:

Премиум-тип: оптимизирован для стандартных коммерческих и жилых помещений, рассчитан на снеговую нагрузку до 99 см и эталонную скорость ветра 46 м/с.

Усовершенствованный тип: разработан для экстремальных погодных условий и работы с большими нагрузками, с повышенной несущей способностью, рассчитанной на более глубокий снег и более высокие скорости ветра.

Все варианты имеют сертификат CE, изготовлены из коррозионностойкого анодированного алюминия и имеют 10-летнюю гарантию. Они соответствуют основным международным стандартам проектирования, включая EN 1990, EN 1991, AS/NZS 1170 и DIN EN 1991.

3. Совместимые типы крыш

Благодаря взаимозаменяемым конструкциям зажимов, система обеспечивает универсальную совместимость со всеми распространенными профилями металлических кровельных материалов:

• Фальцевые кровли (с защелкивающимся, механическим замком, Т-образными/бульбообразными профилями швов)
• Трапециевидные металлические листовые крыши
• Крыши из гофрированного металла

Почему стоит выбрать систему «зажим + направляющая»?

Конструкция с зажимом и направляющей решает наиболее распространенные проблемы, возникающие при установке солнечных батарей на металлических крышах, обеспечивая ощутимые преимущества как для монтажников, так и для владельцев зданий и застройщиков.

1. Нулевое проникновение, нулевой риск утечки.

Это наиболее существенное преимущество системы. Благодаря креплению к существующим ребрам кровли вместо сверления отверстий в обшивке, данное решение для монтажа полностью исключает риск проникновения воды. Оно также сохраняет гарантию производителя кровли — важнейшую защиту для владельцев коммерческих и промышленных зданий, эксплуатирующих крупные кровельные объекты.

2. Точная подгонка под любой профиль крыши.

Нет двух одинаковых металлических кровельных систем. Платформа с зажимами и направляющими гарантирует идеальную посадку: зажимы разработаны таким образом, чтобы точно соответствовать высоте ребер, расстоянию между ними и геометрии швов каждого типа кровли. Такая точная подгонка обеспечивает максимальную прочность сцепления и исключает зазоры совместимости, которые могут привести к проскальзыванию или разрушению конструкции.

3. Непревзойденная универсальность в масштабах проектов.

Система легко масштабируется от крупных промышленных предприятий и логистических складов до общественных зданий и металлических крыш жилых домов. Она подходит для всех стандартных каркасных фотоэлектрических модулей и работает на крышах с любым углом наклона, что делает ее гибким решением для жилых, коммерческих и промышленных проектов на крышах.

4. Более быстрая установка, более низкие затраты на рабочую силу.

Большинство компонентов поставляются в собранном виде, а конструкция с зажимным креплением не требует специальной сварки или сложного инструмента. Бригада из двух человек может выполнить монтажные работы за гораздо меньшее время, чем требуется для традиционных систем с проникающим креплением, что сокращает трудозатраты на объекте, уменьшает сроки выполнения проекта и снижает общую стоимость установки.

5. Доказанная прочность конструкции

Разработанные для работы в экстремальных погодных условиях, каждый зажим обеспечивает удерживающую силу от 1500 до более 3000 фунтов. Система протестирована на устойчивость к ветру со скоростью до 60 м/с и снеговой нагрузке до 1,4 кН/м². Анодированная алюминиевая конструкция обеспечивает превосходную коррозионную стойкость, гарантируя долговременную надежность в прибрежных, промышленных и суровых климатических условиях.

6. Чистый эстетический вид и продуманная система организации кабелей.

Направляющие С-образного профиля служат встроенными кабельными каналами, позволяя монтажникам аккуратно прокладывать проводку фотоэлектрических систем внутри профиля направляющей. Система доступна в вариантах из натурального алюминия или с черным анодированным покрытием, создавая сдержанный, профессиональный внешний вид, дополняющий современную архитектуру зданий.

Как работает система

Для металлических кровель с фальцевым соединением

Стоячий зажим для стыкового шва захватывает вертикальное ребро кровельной панели, не проникая внутрь. Затем направляющая крепится к зажиму с помощью болтов или крепежного кронштейна. Модули крепятся к направляющим с помощью промежуточных и концевых зажимов. Конструкция обеспечивает центрированное распределение нагрузки, исключая эффект рычага на зажим для стыкового шва.

Для трапециевидных и гофрированных металлических крыш

Короткие направляющие крепятся непосредственно к гребню трапециевидных кровельных листов с помощью самонарезающих уплотнительных винтов, часто предварительно собранных с уплотнителями из EPDM. Эти короткие направляющие могут гибко регулироваться для соответствия различным гофрированным решеткам. Затем модули соединяются с направляющими через средние и концевые зажимы.

Обзор установки

Установка системы крепления и направляющих для металлической кровли обычно включает следующие этапы:

1. Спланируйте и отметьте места крепления зажимов в соответствии с компоновкой системы.

2. Очистите участки кровли, где будут крепиться зажимы.

3. Прикрепите зажимы к швам или ребрам крыши и закрепите с указанным моментом затяжки.

4. Установите направляющие на зажимы с помощью L-образных ножек или прямых соединений.

5. Закрепите модули с помощью промежуточных и концевых зажимов.

6. Весь процесс разработан таким образом, чтобы быть интуитивно понятным, при этом многие компоненты поставляются в предварительно собранном виде для максимальной эффективности.

Приложения

Система крепления и направляющих для металлической кровли широко используется в различных типах проектов:

1. Промышленные объекты – заводы с большими трапециевидными металлическими крышами.

2. Коммерческие здания – торговые центры, офисные здания, логистические склады.

3. Общественные здания – школы, больницы, спортивные сооружения.

4. Жилые дома – дома с металлической кровлей

Заключение

Система крепления и направляющих для металлических крыш представляет собой золотой стандарт для установки солнечных батарей на металлических крышах. Она сочетает в себе бесконтактное крепление, быструю установку, исключительную прочность и экономичное использование материалов в одном интегрированном решении.

Независимо от того, являетесь ли вы монтажником, стремящимся к эффективности, владельцем здания, обеспокоенным целостностью кровли, или застройщиком, ориентированным на долгосрочную надежность, эта система отвечает всем требованиям. Благодаря доказанной эффективности на всех основных типах металлических кровель и совместимости с широким спектром солнечных модулей, это надежное решение для монтажа, которому вы можете доверять на протяжении десятилетий.

Хотите узнать больше о наших системах крепления и направляющих для металлических кровель? Свяжитесь с нашей командой сегодня, чтобы получить технические характеристики, информацию о ценах и консультации по вашему проекту.
